传送式粉碎型格栅
（HCT）
选型列表

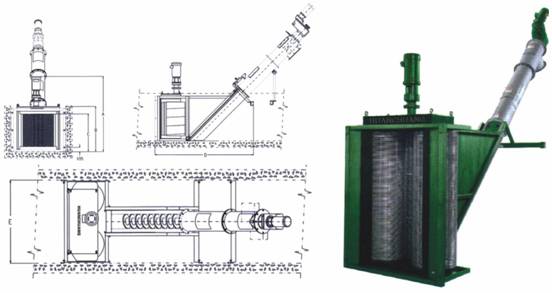

无鼓传送式粉碎格栅机选型表（HCT-N）：
|
型号
HCT–N
|
A
(mm)
|
B
(mm)
|
C
(mm)
|
D
(mm)
|
最小渠宽
(mm)
|
流量
(m3/h)
|
|
HCT–N160
|
1505
|
756
|
568
|
1499
|
457
|
160
|
|
HCT–N210
|
1648
|
899
|
711
|
1708
|
457
|
210
|
|
HCT–N280
|
1848
|
1099
|
911
|
1924
|
457
|
280
|
|
HCT–N350
|
2048
|
1299
|
1111
|
2134
|
457
|
350
|
|
HCT–N450
|
2302
|
1553
|
1365
|
2343
|
457
|
450
|
|
HCT–N570
|
2565
|
1816
|
1629
|
2553
|
457
|
570
|
单鼓传送式粉碎格栅机选型表（HCT-S）：
|
型号
HCT–S
|
A
(mm)
|
B
(mm)
|
C
(mm)
|
D
(mm)
|
最小渠宽
(mm)
|
流量
(m3/h)
|
|
HCT–S500
|
2299
|
775
|
578
|
1765
|
610
|
500
|
|
HCT–S670
|
2443
|
918
|
733
|
1978
|
610
|
670
|
|
HCT–S920
|
2643
|
1118
|
933
|
2190
|
610
|
920
|
|
HCT–S1200
|
2843
|
1318
|
1130
|
2400
|
610
|
1200
|
|
HCT–S1500
|
3097
|
1572
|
1384
|
2610
|
610
|
1500
|
|
HCT–S1850
|
3361
|
1835
|
1648
|
2819
|
610
|
1850
|
双鼓传送式粉碎格栅机选型表（HCT-D）：
|
型号
HCT–D
|
A
(mm)
|
B
(mm)
|
C
(mm)
|
D
(mm)
|
最小渠宽
(mm)
|
流量
(m3/h)
|
|
HCT–D650
|
1521
|
775
|
578
|
1778
|
813
|
650
|
|
HCT–D950
|
1664
|
918
|
733
|
1988
|
813
|
950
|
|
HCT–D1300
|
1864
|
1118
|
933
|
2203
|
813
|
1300
|
|
HCT–D1700
|
2443
|
1449
|
1168
|
2414
|
813
|
1700
|
|
HCT–D2200
|
2691
|
1695
|
1416
|
2623
|
813
|
2200
|
|
HCT–D2800
|
2961
|
1965
|
1686
|
2838
|
813
|
2800
|
|
HCT–D1200
|
1664
|
918
|
733
|
2083
|
1067
|
1200
|
|
HCT–D1750
|
1864
|
1118
|
933
|
2299
|
1067
|
1750
|
|
HCT–D2300
|
2443
|
1449
|
1168
|
2648
|
1067
|
2300
|
|
HCT–D3000
|
2691
|
1695
|
1416
|
2858
|
1067
|
3000
|
|
HCT–D3800
|
2961
|
1965
|
1686
|
3067
|
1067
|
3800
|
|
HCT–D2400
|
1864
|
1118
|
933
|
2362
|
1372
|
2400
|
|
HCT–D3300
|
2443
|
1449
|
1168
|
2667
|
1372
|
3300
|
|
HCT–D4400
|
2691
|
1695
|
1416
|
2877
|
1372
|
4400
|
|
HCT–D5700
|
2961
|
1965
|
1686
|
3086
|
1372
|
5700
|

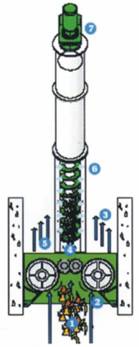

工作原理
1．夹带固体颗粒的污水进入传送式粉碎格栅机
2．固体颗粒被转鼓截留，并被引导至切割室
3．大部分的污水和细小颗粒通过转鼓栅网流出
4．固体颗粒通过切割室被粉碎为细小颗粒
5．粉碎后的细小固体颗粒被导入斜立的螺旋输送机
6．细小固体颗粒经过水洗以及无轴螺旋转刷，和有机物有效分离，有机物随着污水通过输送槽的栅孔流回渠道中。清洁无臭的固体颗粒脱水后排出
7．固体颗粒排出后装入容器或袋
组件材料
◇ 电机
特制电机，多种功率可选
◇ 减速机
行星齿轮减速机，抗负荷冲击能力强
◇ 刀片和垫片
4130热处理合金钢，表面经过均匀的硬化处理，硬度不小于45~50HRC
◇
轴
4140热处理六角合金钢
◇ 外壳基座
ASTMA 536球墨铸铁
◇ 安装支架
不锈钢304/316
◇ 转鼓栅网
高强度不锈钢304
◇ 螺旋输送机
不锈钢304外壳，合金钢或不锈钢无轴螺旋
机械特性
◇ 安装简易灵活
适用于大部分现有的渠道，无需改造
◇ 机械密封
耐高压，可达6.3kg/cm2
无需清理，无需调整填料压盖
◇ 高流量侧栏
增加流量
减少水头损失
引导颗粒进入切割室
◇ 双轴设计
比单轴粉碎器适应更多种类的固体颗粒
两个反向旋转的轴致使颗粒物在双轴间被粉碎
◇ 刀片选择
根据客户需求进行各种齿型设计，以适应各种特殊情况需要
◇ 低底座
在低流量时可最大限度地利用切割室来提高粉碎能力
◇ 顶部紧固装置
可以简单紧固维修，无需把设备从渠道中提出
◇ 无轴转鼓
无轴设计，防止污物缠绕或堵塞
◇ 转鼓和刀片间隙小
转鼓和粉碎器之间间隙小，可获得更高的固体捕获率
◇ 轴衬导流装置
引导固体杂质进入切割室，保护密封不受砂石侵害
◇ 喷淋冲洗
喷淋冲洗使固体颗粒更干净，有机物含量更少并减少了臭味
◇ 斜立的螺旋输送机
输送槽的栅孔直径2mm，3mm，6mm可选，保证有机物及污水通过栅孔流回渠道中，渠宽可窄至305mm
控制系统
◇ 配套PLC液晶显示控制柜，实时负载监控；
◇ MODBUS通讯接口，可远端控制；
◇ 时间校正，运行时间，历史故障查询；
◇ 具备自动反转功能，反转时间、次数等智能保护设定；
◇ 电机漏水、过载、过热、短路、缺相等智能检测保护；
◇ 权限设置功能。
